Comment faire PCB à la maison 13 étapes (avec photos)
Ceci est instructable est sur « Comment faire PCB à la maison » sans material.As spécial étudiant en génie électronique, j'essayer de faire des projets de bricolage qui exigent un circuit électronique simples et faire des PCB.
Une carte de circuit imprimé (PCB) supporte mécaniquement et connecte électriquement des composants électroniques à l'aide de pistes conductrices, des tampons et d'autres caractéristiques gravées à partir de feuilles de cuivre laminées sur un substrat non conducteur.
Une carte de circuit imprimé comporte des pistes de cuivre pré-conçu sur une feuille conductrice. Les pistes prédéfinies réduisent le câblage réduisant ainsi les défauts résultant du fait de perdre des connexions. Il faut simplement placer les composants sur le PCB et les souder.
Méthode différente pour des circuits imprimés
Il y a dans les trois méthodes de base pour faire PCB
1. Le fer sur la méthode du papier glacé
2. Circuit à la main sur PCB
3. Découpe laser gravure de bord.
Etant donné que la méthode laser est la méthode industrielle pour des circuits imprimés, nous obtenons en détail des deux premiers méthode pour faire PCB à la maison.
Etape 1: Création de votre mise en page PCB circuit
Cela se fait habituellement en convertissant schéma de votre circuit dans une mise en page de PCB en utilisant la mise en page de PCB software.There sont nombreux logiciels open source pour la création de mise en page de PCB et de design.
Certains sont énumérés ici pour vous donner une longueur d'avance:
J'ai conçu mon schéma de circuit Cadsoft Aigle.
Remarque: Dans Aigle: Fichier> Exporter> image Veillez à régler DPIG à 1200 pour une meilleure qualité
Étape 2: Matériel requis
Étape 3: Prendre Impression de la mise en page des PCB
Prenez une impression de votre mise en page de PCB en utilisant l'imprimante laser et le papier photo A4 / papier glacé. Gardez à l'esprit les points suivants:
- Vous devez prendre l'impression de miroir sur
- Sélectionnez la sortie en noir à la fois à partir du logiciel de conception de PCB et les paramètres du pilote d'impression
- Assurez-vous que l'impression est faite sur le côté brillant du papier
Étape 4: Couper la plaque de cuivre
Coupez la planche de cuivre en fonction de la taille de la mise en page.
Étape 5: Lissez
Frottez le côté cuivre de PCB en utilisant la laine d'acier ou des gommages abrasifs spongieuses. Cela supprime la couche d'oxyde supérieure du cuivre, ainsi que la photo résiste à la couche.
surface sablée permet de coller l'image mieux
Étape 6: Méthodes
Fer sur la méthode du papier glacé. Transférez l'image imprimée du papier photo à la carte. Assurez-vous de retourner couche supérieure horizontalement. Mettez la surface de cuivre de la carte sur la mise en page imprimée. Assurez-vous que la carte est correctement aligné le long des bords de la mise en page imprimée. Mettre du ruban le long des deux côtés de la planche latérale non-cuivre. Cela vous aidera à tenir le conseil d'administration et la mise en page imprimée en position.
Étape 7: Fer It!
- Après l'impression sur papier glacé nous le repassons image vers le bas à côté du cuivre. Faire chauffer le fer à la température maximale.
- Mettez la carte et la photo disposition du papier sur une table en bois propre et des vêtements avec le dos du papier photo face à vous.
- Tenir une extrémité de celui-ci par la serviette et placez le fer chaud à l'autre bout pendant environ 10 secondes. Maintenant, repasser le papier photo tout au long de l'utilisation de la pointe et l'application peu de pression pendant environ 5 à 15 minutes.
- Faites attention vers les bords de la carte - vous devez appliquer la pression, faire le repassage lentement.
- Appui long dur semble fonctionner mieux que déplacer le fer autour.
- Ici, l'encre fait fondre la chaleur du fer imprimé sur papier glacé et obtenir le transfert à la plaque de cuivre.
ATTENTION: Ne touchez pas directement la plaque de cuivre, car il est très chaud à cause de repassage.
Étape 8: Peeling
Après le repassage, placer la plaque imprimée dans Luc l'eau chaude pendant environ 10 minutes. Papier dissoudra et retirez délicatement le papier. Retirez le papier à large angle faible - traces.
Dans certains cas, tout en retirant le papier une partie de piste obtenir évanoui.
Étape 9: Eau-forte
Vous devez être très prudent - prudent tout en effectuant cette étape
• Tout d'abord mettre des gants en caoutchouc ou en plastique.
• Placez un journal de sorte que la solution de gravure ne gâte pas sol.
1) Prenez une boîte en plastique et le remplir avec de l'eau.
2) Dissoudre 2-3 cuillère à thé de puissance de chlorure ferrique dans l'eau.
3) Tremper le circuit imprimé dans la solution Etching (solution de chlorure ferrique, FeCl3) pendant environ 30 minutes.
4) Le FeCl3 réagit avec le cuivre démasqué et enlève le cuivre indésirable du PCB.
5) Ce processus est appelé gravure. Utilisez des pinces pour retirer la carte et vérifier si l'ensemble de la zone non masquée a été gravé ou non. Dans le cas où il n'est pas congé gravé pour un peu plus de temps dans la solution.
déplacer doucement boîte en plastique et-vient de telle sorte que la solution d'attaque chimique réagir avec le cuivre et le fer de forme et de chlorure de cuivre exposé.
Après toutes les 2-3 minutes vérifier si tout le cuivre est gravé ou non.
Étape 10: Mise en garde
NE TOUCHEZ PAS DIRECTEMENT GANTS ATTAQUE D'UTILISATION DE LA SOLUTION
Dans la figure, nous pouvons voir que le cuivre est lentement se gravé.
Étape 11: Mise au rebut
La solution de gravure est toxique pour les poissons et autres organismes aquatiques.
Ne pas verser dans l'évier lorsque vous avez terminé. Il est illégal de le faire et pourrait endommager vos tuyaux.
Une solution diluée de gravure, puis jeter la solution.
Étape 12: Final Touch
Quelques gouttes de diluant (dissolvant pour vernis à ongles fonctionne bien) sur une pincée de laine de coton va supprimer complètement le toner, ramenant le surface.Rinse en cuivre et sécher soigneusement avec un chiffon propre ou la cuisine paper.Trim à la taille finale et affiner les bords avec sandpaper.Acetone aider brillant bâton de papier à papier rugueux.

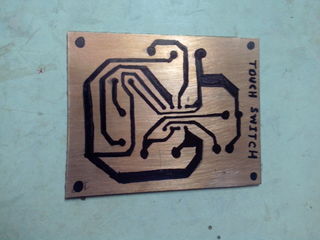

Le trou de forage et de souder tous les composants - PCB est prêt. Acclamation!!
Étape 13: Conclusion
1. Le fer sur la méthode du papier glacé est méthode efficace pour faire pcb à la maison. Si fait soigneusement chaque piste peut être parfaitement imprimé.
2. Circuit à la main sur le PCB est limitée à nos compétences artistiques. circuit simple peut facilement être fait par cette méthode, mais pour Iron pcb complexe sur du papier glacé est le meilleur.
