Comment faire un cercle de routeur de coupe Jig 8 étapes (avec photos)
Je vais montrer comment je fait un gabarit de coupe de cercle précis en utilisant rien mais contreplaqué de ferraille, et quelques écrous et boulons. Ce plan de base peut être modifié pour faire des cercles précis de toutes tailles.
Avertissement:
S'il vous plaît pratiquer la sécurité du magasin, en particulier lorsque vous travaillez avec des outils électriques. Prendre toutes les précautions de sécurité neccesary, et ne pas utiliser d'outils ou procédures que vous n'êtes pas familier avec ou mal à l'aise à l'aide.

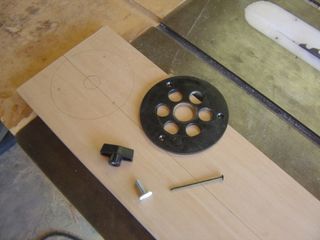

Étape 1: Outils et matériaux
Outils-
routeur
1/4" routeur
3/4" bit de routeur
bord droit
crayon
perceuse ou une perceuse
1/4" foret
bit chanfrein
scie (prefferably un ou tablesaw scie à ruban, mais tout fonctionnera)
Matériaux-
Débris de MDF ou de qualité du cabinet contreplaqué
1/4 « x20 tpi tige filetée 3 » de long (ou un boulon de tpi 1/4" x20 avec la tête coupée)
1/4" x20 tpi T écrou (ou t-handle préfabriqué)
1/4" x20 écrou standard tpi
3/4" rondelle OD
Je n'ai pas un coût pour les matériaux, parce qu'il a été fait entièrement à partir des éléments que j'avais à portée de main. Je pense que la plupart de tous ces matériaux se trouve dans la plupart des ateliers. Le coût d'achat de ces articles serait seulement quelques dollars. Il fait bien sûr supposer que vous avez un routeur d'utiliser le gabarit avec.
Étape 2: Mise en page
Mon tour était la plaque de base, mais beaucoup ont un bord plat. si le vôtre a un bord plat, je l'orienter vers le centre de la base, ce qui vous permettra de couper des cercles samller que si elle était orented autrement.
Étape 3: les fentes de routage
Mettre la plaque de base arrière sur le routeur, et installer un 3/4" bits (ou quelle que soit la taille de votre lave-linge est). Un défonceuse est préférable pour cela, mais pas neccesary. J'avais déjà le routeur de base fixe qui sera utilisé dans ce jig dehors, et ne se sentait pas comme prendre mon défonceuse de ma table à toupie. débrancher le routeur à tout moment vous installer ou changer les bits est une bonne habitude de la sécurité à la pratique.
Régler la profondeur (ou profondeur de plongée) à l'épaisseur de votre écrou, plus la rondelle, plus un autre 1/16" . Pour mes pièces, cela a fini par être environ 3/8" .
Avec le routeur débranché, remplacez le 3/4" peu avec le 1/4" et régler la profondeur pour aller tout le chemin à travers la base.
Avec la barrière toujours en place, mettre en déroute la fente inférieure dans la même manière que le premier.
Étape 4: Percez les trous
Étape 5: Faire un montage Recess
Pour résoudre les problèmes, je recommande l'acheminement d'un évidement dans la base du routeur pour s'asseoir. Le 3/4" Pli j'était en fait de 23/32" d'épaisseur, donc je fait l'évidement 13/32" profond, qui gauche à environ 5/16" de matériel pour monter le routeur.
Après le serrage de la base à une surface de travail avec le côté de montage de la toupie en place, mettre en déroute sur la surface de plaque de base, en utilisant la ligne vous avez tracé comme un guide. Il est plus facile de commencer au centre et autour du travail dans le sens horaire du trou, se faufilant sur la taille finale avec quelques passes de lumière.
Maintenant, la plaque de base peut être retiré à partir du routeur, et le routeur peut être installé dans le gabarit à l'aide des vis de plaque de base. Assurez-vous que toutes les vis affleurer le fond du habitable gabarit afin qu'ils n'attraper sur quoi que ce soit.
Étape 6: Faire l'Assemblée Poster
Alors que la meilleure chose à faire est d'acheter un t-poignée ou croisillon pour jigs, mais je suis trop pas cher pour le faire, alors je fais moi-même. Il prend un morceau de bois de rebut, un t-écrou qui ne coûte que quelques centimes, et ne prend que quelques minutes à faire. Je les fais en vrac à utiliser dans tous mes jigs, et je ne vais pas entrer dans le processus ici. Il est assez facile de couper tout simplement une forme que vous aimez, percer un trou dans le centre d'accepter le t-écrou, et le marteau en place.

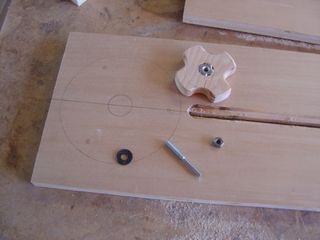

Couper un morceau de 1/4" x20 tpi tige filetée 3" longueur. Je n'ai pas de tige filetée, de sorte que je coupe juste la tête hors d'une vis 3" . Visser l'écrou sur l'axe de la tige filetée, puis placer la rondelle sur. Glisser ce portion au-dessus du haut de la rondelle throught la fente dans le fond, puis visser la poignée vers le haut.
Par ailleurs, si vous avez accès à un tour métallique comme je le fais, vous pouvez couper les fils d'une extrémité de la tige filetée, ce qui rend un poste lisse d'une taille spécifique. De cette façon, vous pouvez utiliser un foret qui correspond à la taille spécifique, et toujours être sûr d'avoir une belle ajustement serré. La tige filetée avec un foret de taille appropriée devrait fonctionner assez bien pour la plupart des applications bien.
Étape 7: Couper les coins

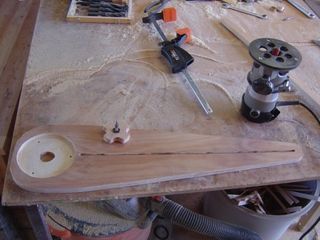

Étape 8: Utilisation Il
La première étape à utiliser est réglage de la hauteur de poteau. Mesurer l'épaisseur du matériau que vous allez couper un cercle. Ajuster l'écrou sur le poteau de sorte qu'il dépasse légèrement inférieure à celle du matériau est épaisse.
Il est généralement plus sûr et plus facile à couper les bords externes des cercles dans le sens inverse des aiguilles d'une montre, et à l'intérieur des bords dans le sens horaire.
Si vous ne voulez pas un petit trou dans le CENER de tout ce que vous coupe, vous pouvez utiliser un morceau de sacrifice sur le dessus. Percez un trou dans un morceau de ferraille, et utiliser du ruban adhésif double face pour le fixer à la pièce avec le trou au centre de l'endroit où vous voulez couper le cercle. Ensuite, il suffit d'augmenter la profondeur de coupe par l'épaisseur de la pièce sacrifiée, et coupé comme d'habitude.
Par ailleurs, si un trou serait acceptable sur la face inférieure, mais pas sur le dessus, vous pouvez percer le trou seulement partiellement à travers le matériau, et coupé du fond.
Amuse toi et fais attention!
