Faire une perceuse sans fil 8 étapes
Introduction: Faire une perceuse sans fil
Ce Instructable va vous montrer comment je fait et vous pouvez aussi faire une perceuse à manivelle sans fil.
Q: « Pourquoi ai-je besoin d'une perceuse à manivelle? »
R: Je suis impatient. Je souvent trouve que je dois percer seulement un ou deux trous. Dans ces mêmes temps, je trouve que mes batteries de forage sans fil ont besoin d'une charge (ils sont vieux et ne tiennent pas une charge très bien, je dois essayer de truc zap de Tim Anderson). Une perceuse à manivelle est parfait! Je ne ai pas besoin d'attendre sur une batterie pour charger et je n'ai pas trouver ma perceuse et un cordon de rallonge. Je pense cet exercice pour être très durable. L'eau et la saleté n'affectera pas beaucoup et je pourrais probablement déposer du toit de ma maison sans causer de dommages (à la perceuse - ARRIVEE). Il est également léger. Je pourrais prendre un voyage de randonnée si j'avais une raison de le faire.
Étape 1: Faites vos courses!
Matériaux:
Mandrin sans clé - Je scrounged une perceuse sans fil de mort - un claveté fonctionnerait - on peut acheter mandrins de remplacement si l'on désire
3/8 pouces tige en acier OD - J'ai acheté 4 pieds de cette
3 / 8-24 écrou UNF (c'est fil fin) - J'ai eu un de ces
3/8 pouces ID Stop collier - J'ai acheté 2 de ces
3/8 pouces ID X 1-1 / 8 pouces roulements à billes OD - 2 I acheté de ces
3/4 inch tuyau en cuivre d'identification X
5 pouces - J'ai eu ce
1 pouce x 3/4 pouce réducteur de tuyau en cuivre - J'ai acheté 2 de ces
Dans l'ensemble, je probablement dépensé environ 20,00 $ US sur les fournitures. Je suis allé faire du shopping dans mon quartier magasin de matériel ACE. Ils sont super. Une entreprise familiale depuis 1908, actuellement la 5e génération (2 travaille actuellement là-bas). Ils me traitent bien. Si je vais en doute ce que je veux ou besoin, « pour faire du shopping idées », ils vont me aider. Ils semblent vendre beaucoup plus « idées » que les garçons « grande surface ». Vous pouvez probablement trouver les fournitures à divers autres magasins, mais je vous recommande un magasin de matériel réel sur l'un des entrepôts de rénovation « grande surface ». Ils sont plus susceptibles de porter les roulements, arrêtez colliers et écrou de fil fin. Mais assez à ce sujet.
Outils:
Scie à métaux
Metal File
Bench Grinder
3 / 8-24 UNF matrice de coupe de fil
Die Stock (la poignée utilisée pour maintenir et tourner la matrice)
Huile de coupe (Est-ce un outil ou un matériau?)
Torche de plombier propane
Plomberie à souder et Flux (Est-ce un outil ou un matériau?)
Outil raclée (marteau)
1/4 de pouce clé hexagonale (clé hexagonale)
1/8 inch clé hexagonale (pour serrer les vis de blocage de la collerette de butée)
Tournevis à lame plate
étau
Je pense que ce qu'il. Il est sans doute possible de faire cela sans une partie ou la plupart de ces outils, mais est ce que je. J'avais déjà tout, mais la filière de filetage UNF 3 / 8-24. Heureusement, je suis en mesure d'emprunter l'un de ceux de mon employeur. Avec la permission! Je suis retourné il bien sûr - je veux garder mon travail!
La photo montre quelques-unes des fournitures - certaines d'entre elles déjà assemblées. Nous allons arriver à cette assemblée en quelques minutes.
Étape 2: grappiller un mandrin
J'ai trouvé une vieille perceuse sans fil dans une armoire au travail. Juste la perceuse, sans piles et sans chargeur. Le patron (qui est mon patron patron - plus ils sont plus haut, plus les lettres capitales qu'ils obtiennent - le directeur général serait le BOSS) dit que je pouvais avoir. Tout ce que j'ai besoin, un mandrin sans clé d'une perceuse. Je dois maintenant retirer le mandrin sans clé dudit exercice. Après un peu de recherche, j'ai découvert comment. Voici comment vous pouvez savoir comment aussi:
1) Regardez dans le mode d'emploi de votre perceuse.
2) Consulter le mandrin instructions du fabricant sur Internet - ce que je l'ai fait.
3) bricoler avec elle et voir si vous pouvez comprendre comment l'enlever - je l'ai fait un peu de cette première.
Mon mandrin a eu lieu sur le forage de 2 façons. Au fond à l'intérieur du mandrin est une vis de la machine. Je ne pouvais pas le faire bouger. Après avoir fait ma recherche sur Internet, j'ai découvert qu'il est une main gauche vis de la machine filetée. Je figure il y a quelques raisons possibles pour cela:
1) Le gars qui a fait il a fait fausse route.
2) Le gars qui fait qu'il est gaucher.
3) Le gars qui fait est soit du, ou dans une autre réalité où tout est à l'envers. Up est vers le bas, vers le bas est en place, les chats sont des chiens, des chiens sont des chats.
4) Pour garder l'exercice de tomber en morceaux. L'arrière de la pince de serrage est vissé avec filetage à droite (normal). Lors de l'utilisation du foret dans la direction vers l'avant, le mandrin aurait tendance à être serré sur l'arbre de forage lorsque la résistance de contre-rotation est placé sur le mandrin. Lorsque la perceuse est utilisée dans le sens inverse (par exemple quand un-vissage d'une vis) du mandrin serait desserré de l'arbre de forage. Il serait mauvais si votre mandrin est tombé lors d'une tentative de farcir un vis (exercices n'ont souvent avec fil pas comme ils ne sont pas destinés à être utilisés pour conduire et vis non motrices). Ainsi, ils ont mis une main gauche vis là-bas pour le maintenir sur. Un fil de gauche aurait tendance à être serrée comme la résistance à la contre-rotation est placé sur le mandrin quand on tourne dans le sens inverse. Maintenant que j'ai cette leçon inutile en physique de la route.
J'ai retiré la vis de la machine filetée à la main gauche avec un tournevis plat (utiliser une clé hexagonale ou phillips ou tout ce qui est utilisé sur votre perceuse - si elle est encore là). Le mandrin est encore étonnamment étroitement vissé sur la tige de forage. Un grand nombre d'utilisation dans les (vis d'entraînement en particulier) vers l'avant le fera. Pour briser lâche, serrer une clé hexagonale 1/4 pouces ou plus (ou plus petit, mais plus grand est meilleur) (clé allen) dans le mandrin. Je n'avais l'un des ensembles de type couteau pliant disponible. C'est ce que je. Un seul morceau fonctionnerait tout aussi bien sinon mieux. Si vous ne disposez pas d'une clé hexagonale, quelque chose d'autre en forme de L et forte qui peut être serré dans le mandrin fonctionnerait.

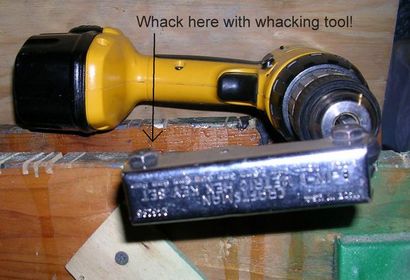

Maintenant, placez le corps de forage à plat sur une surface dure, bien renforcée, avec la fin des affaires (mandrin) face à vous et la poignée de la clé hexagonale à votre gauche. La clé de mandrin et hexagonale doit être accroché à bord. L'utilisation d'un outil de raclée (marteau), frapper la clé hexagonale fortement sur près de la fin de celui-ci avec un mouvement vers le bas. Le mandrin doit tourner sur l'arbre de forage. Sinon, réinitialiser et Whack à nouveau. Une fois qu'il est lâche, retirez la clé hexagonale et un fils du mandrin le reste du chemin.
Vous remarquerez dans les images de cette étape que, contrairement à ce que je disais plus tôt, la perceuse a une batterie. Il y a une bonne raison pour cela. Il est parce que c'est un exercice différent! Le forage photo est celui qui a toujours besoin de ses batteries chargées. La perceuse réelle a déjà été démonté. Bien sûr, je sauvé la vis de la machine à la main gauche - vous ne savez jamais quand vous aurez besoin d'un de ceux-là! J'ai aussi sauvé le reste de l'exercice - vous ne savez jamais quand vous aurez besoin d'une perceuse sans fil qui ne possède pas les batteries, un chargeur ou un mandrin!
Bon travail! Onward à l'étape suivante!
Étape 3: Faire des achats Encore une fois!
La taille du fil détermine ce que l'écrou de taille, tige en acier et la coupe de fil meurent vous aurez besoin. Il détermine également la taille des paliers et d'arrêt des colliers car ils doivent adapter la tige d'acier. À son tour, il détermine la taille des morceaux de tuyaux nécessaires pour rendre la poignée car la poignée doit adapter les roulements qui doivent adapter la tige qui doit adapter le mandrin. Il est un peu comme cette histoire de la taille des fusées d'appoint de la navette spatiale étant déterminée par la taille de la crosse d'un cheval. Si le vôtre est 3 / 8-24 UNF, acheter un écrou UNF 3 / 8-24, mourir, tige en acier 3/8 pouces. Si le vôtre est 1 / 2-20 UNF, acheter un écrou UNF 1 / 2-20, mourir, tige en acier 1/2 pouces.
Étape 4: Pliez la tige
Ok, de retour de shopping. Où étions nous? Oh oui, le temps de plier la tige à la forme. Vous voulez qu'il soit en forme de manivelle comme dans l'image. Le décalage de ma manivelle a fini par être environ 3 pouces. Je ne pense pas que je prévu que, il est juste ce qui avait l'air bien. constructeurs bateaux ont un terme qu'ils utilisent pour cela. Elle est appelée « carénage ». En gros, vous tordre jusqu'à ce qu'il semble « juste » qui nous les constructeurs non bateau signifie qu'il semble bon. Shorter bras de manivelle vous permettra de tourner la perceuse plus rapide, plus manivelle bras vous permettra de générer plus de couple; c'est un compromis.
Je chauffé les zones où je voulais plier la tige à l'aide de mon chalumeau au propane.
S'il vous plaît porter des gants et des lunettes de sécurité. Tu aurais dû porter des lunettes de sécurité lors de l'étape numéro deux ainsi. En fait, vous devriez juste porter des lunettes de sécurité tout le temps. Vous aurez l'air d'un dork jusqu'à ce que d'autres personnes commencent à faire de même, mais vous serez en mesure de dire « Je suis l'un des premiers, je suis un pionnier! » Sérieusement, porter des lunettes de sécurité! Vous avez seulement deux yeux. Bien sûr, ça sonne un peu comme on pourrait être disponible, mais vous avez vraiment besoin de deux pour avoir une bonne vision périphérique et une bonne perception de la profondeur. Une bonne vision périphérique et la perception de la profondeur sont bons pour vous empêcher de se faire tuer. Je suis aussi sérieux au sujet de les porter tout le temps. En ce moment, votre clavier pourrait Autodestruction et jeter les clés à votre visage à grande vitesse! Je roulais innocemment une fois avec ma fenêtre ouverte de voiture. Comme je l'ai passé un gars courir une débroussailleuse, il a frappé le sol avec la chaîne. Un rocher de diamètre de 1/4 de pouce a été propulsé à un taux très élevé de la vitesse à travers ma fenêtre ouverte et a frappé mes lunettes de soleil juste devant mes yeux. Avait été le jour nuageux.
OK, faites chauffer la zone où vous voulez faire un virage. Je ne comprends pas bien rougeoyante moi, mais certainement assez chaud pour vous brûler (parlant de l'expérience - oublié mes gants!). Je chauffé afin qu'il plierait plus facile et avoir un rayon de courbure plus nette. Si vous ne disposez pas d'une torche, essayez un gril de feu ou de charbon. Vous pouvez probablement plier à froid, mais vous le risque de fissuration de l'acier et vos coudes ne sera pas tout à fait aussi forte.
Essayez de plier il est « juste ». Vous ne vous rappelez ce que signifie « juste » ne pas vous? Je me suis penché un peu, puis aperçu vers le bas pour voir si elle était droite, puis se pencha un peu plus, faire mousser, rincer, répéter. C'est là mon étau est bien pratique. Je serré une partie dans l'étau et utilisé mes mains pour plier l'autre partie. Vous remarquerez que les virages ne sont pas tout à fait 90 degrés. C'est bon. En fait, il est probablement mieux que OK, parce que si vous avez essayé pendant exactement 90 degrés vous souhaitez vous rendre fou en essayant d'obtenir les compensations de la manivelle de la même longueur. Moins de 90 degrés donne également votre bras manivelle un peu plus jeu lorsque vous utilisez la perceuse.
Lorsque vous êtes enfin satisfait de sa forme, à l'étape suivante!
Étape 5: Visser la tige
Maintenant que nous avons la forme générale de l'exercice, nous avons besoin d'un moyen de fixer le mandrin. C'est là la matrice de coupe de fil entre en jeu. Clamp la manivelle dans votre étau de telle sorte que l'extrémité de mandrin est en saillie quelques pouces. Maintenant, prenez en arrière de l'étau parce que l'extrémité de la tige est smooshed de là où ils l'ont cisaillé à l'usine. Utilisez votre scie à métaux pour couper le bit smooshed. Utilisez votre touret pour nettoyer la coupe de scie à métaux et effiler légèrement l'extrémité de la tige. Pour ce faire, en tenant légèrement l'extrémité de tige de la roue à un angle et faire tourner la tige. Essayez de le rendre encore tout autour. Si vous ne pouvez pas encore tout autour, vous êtes probablement mieux de ne pas se rétrécissant il.
Maintenant, mettez la tige de retour dans l'étau que vous avez fait au début de cette étape. Gloop sur l'huile de coupe.
L'huile de coupe contient beaucoup de soufre. Il aide dans le forage et de coupe en acier. Il aide à dissiper la chaleur et lubrifie sans être trop glissante. Si elle est trop glissant l'outil ne sera pas coupé. Prends-en. Je pense que j'ai payé environ 5 $ pour un quart de celui-ci il y a plusieurs années. Je l'ai utilisé un peu et ont encore environ 7/8 d'un quart restant. Si vous ne voulez pas faire cela, je l'ai entendu des œuvres de graisse de bacon bien. huile moteur régulier et « huile pénétrante » sont trop glissantes pour le forage. Vous pouvez aussi le faire sécher, mais vous obtiendrez plus agréable fils si vous utilisez l'huile de coupe. Retour au travail.
Sur la photo, je viens de la filière sur la tige. Habituellement, vous tourneriez la filière avec un stock de la filière. Vous pouvez également tourner la matrice avec une clé ou une douille, mais qui le rend plus difficile de garder les fils droit.
Nous avons presque terminé, à l'étape suivante!
Etape 6: la poignée

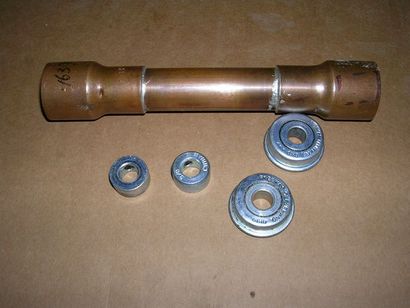

La poignée est faite à partir des réducteurs de tuyauterie en cuivre et de tuyaux.
Q: « Pourquoi avez-vous utilisé un plus petit et Réducteurs pipe? »
R: J'avais déjà un morceau de tuyau de 3/4 de pouce et n'a pas vu la nécessité d'acheter 1 tuyau pouces juste pour ce projet - j'utilise des bouts.
Q: « Pourquoi ne pas vous suffit d'utiliser toutes les parties de tuyau 3/4 pouces? »
R: Les roulements doivent entrer dans le tuyau. Mes paliers correspondent toujours très bien à l'intérieur de l'embout tubulaire femelle 1 pouce des réducteurs. 1 pouce est le diamètre intérieur (ID) du tube. Il a 1/16 pouces murs épais qui signifie que la partie femelle doit être de 1-1 / 8 pouces ID pour tenir sur elle. Vous vous rappelez le diamètre extérieur (OD) de mes paliers de l'étape 2 est 1-1 / 8 po. La « étape » me permet aussi de mettre plus de pression sur la perceuse car il aide à garder ma meilleure main de glisser sur la poignée.
Je coupe le tuyau de sorte qu'il était à peu près aussi longtemps que ma main est large et un peu - environ 5 pouces, j'avoir de grandes mains. Je puis suer (lorsque vous rejoignez un tuyau en cuivre par soudure, vous « transpirer » le tuyau - pourquoi on l'appelle, je ne sais pas) les deux réducteurs à la section de tuyau à l'aide de mon chalumeau au propane, le flux et la soudure. Oh, et portez vos gants (chaud!) Et continuer à porter vos hanches, des lunettes de sécurité élégantes.
La poignée est fait! Prochain.
Étape 7: assembler les pièces!
Presque fini. Tout ce qui reste est d'assembler toutes les pièces.

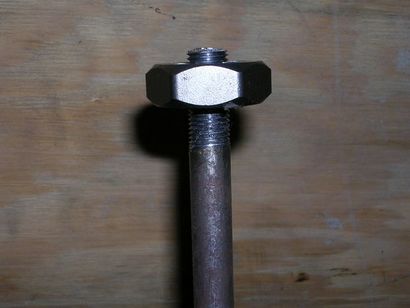

Sur l'extrémité filetée, installez l'écrou, puis le mandrin. Utilisez une clé pour serrer l'écrou et le mandrin ensemble. Je mets la partie métallique de mon mandrin dans mon étau pendant que je l'ai fait - ne pas serrer l'étau trop ou vous risquez d'endommager le mandrin. Cela verrouille le mandrin en place et l'empêcher de non-threading. Espérons que c'est. Il est sans doute pas aussi sûr qu'il était sur la perceuse sans fil, mais devrait être assez bonne.
Appuyez sur vos roulements dans l'une des extrémités de votre poignée (attendez qu'il refroidisse!). Sur l'extrémité de la poignée de la manivelle, glisse sur l'une des collerettes de butée, glissière sur l'ensemble poignée / d'appui, glisse sur l'autre épaulement de butée. Calculez combien de temps la tige doit être, enlever les parties de poignée et couper l'excédent. Utilisez votre broyeur de fichiers ou banc de-ronce la fin. Faites-le glisser à nouveau. Serrer la dernière bague de butée de sorte qu'elle soit alignée avec l'extrémité (il a une petite vis de réglage de la douille dans un côté). Poussez la poignée contre ce collier d'arrêt serré, puis pousser l'autre collier d'arrêt contre le palier et serrer.
Viola, vous avez terminé. Chuck un peu de forage et d'obtenir le forage!
Améliorations possibles:
Je ne sais pas pourquoi j'ai fait la mienne si longtemps. Longueur totale est probablement de 20 pouces. Je pourrais raccourcir sur le côté du mandrin un peu.

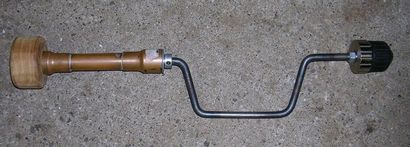

Étape 8: Amélioration!
Je suis passé par les « améliorations possibles » de la dernière étape.
Je fis un bouton pour la fin de la poignée d'un morceau de 2X4 de cèdre que j'avais traîner. J'ai fait une instructable séparée pour elle. Voici le lien.
