Introduction: Comment faire un simple mais efficace émetteur TV (analogique)
Dans ce instuctable, je vais vous montrer comment faire un émetteur de télévision analogique pas cher pour les canaux 3-4.
Disclaimer: Je ne suis pas responsable de tout dommage ou une loi cassé. SOUVENEZ-VOUS, parler aux responsables locaux sur toutes les transmissions que vous prévoyez de faire parce que, dans certains Etats, CECI EST ilegal, alors soyez prévenus.
Quoi qu'il en soit, si vous thèses avec succès complètes étapes simples, vous pouvez obtenir un rayon de transmission de 5 miles facile. Il y a un problème, vous devez avoir quelques connaissances sur les longueurs d'antenne et les accorder. Autre que vous êtes bon pour vous! ;)
Etape 1: Matériaux:
Voici ce que vous avez besoin:

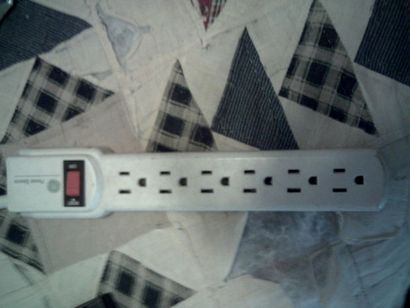

3. Un pouvoir strip- peut obtenir partout pas cher.

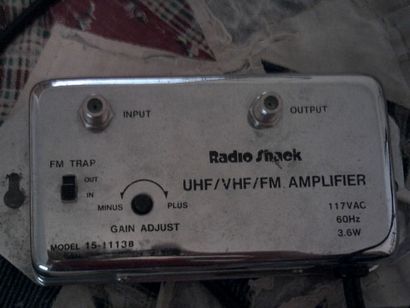

4. Tous les vhf amplificateurs de signaux de télévision que vous pouvez obtenir vos mains sur. Pour la transmission à courte portée, je recommande au moins deux amplis.
6. Vous avez besoin d'un 75ohm convertisseur 300Ohm avec un fil de cuivre fixé comme une antenne.

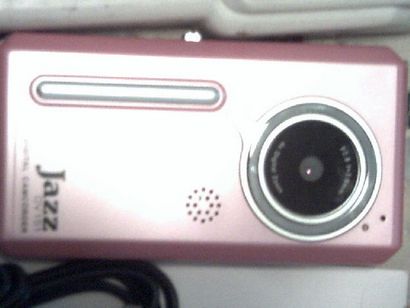

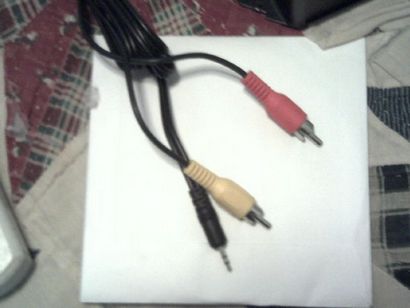

7. Enfin, vous avez besoin d'une source dans ce cas la vidéo est une caméra- numérique de jazz et un moyen de connecter votre source vidéo dans le modulateur rca.
Maintenant que vous avez rassemblé tous ces éléments, il est temps de monter votre émetteur.
Étape 2: Monter.

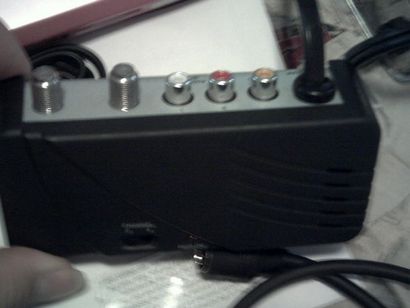

Maintenant que chaque composant est recueillie, Vous devez d'abord prendre le modulateur TV et branchez dans votre source vidéo. Ensuite, vous branchez tous vos amplis et le modulateur dans votre bande de puissance.
Ensuite, vous prenez un de vos tv câbles RF vous branchez une extrémité dans la prise RF qui dit « TV out ». L'autre extrémité de ce câble se connecte à la prise « in » de l'ampli avec le gain variable. Après cela, vous guirlande tous les autres amplis sur le premier ampli avec commande de gain. Au dernier ampli attatch votre antenne, assurez-vous qu'il i syntonisé. C'est tout!!

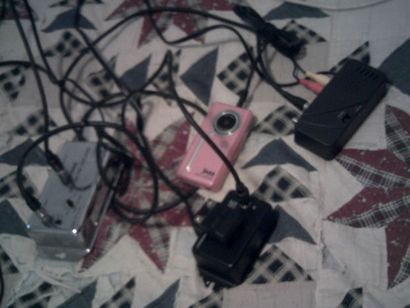

Voici une photo de celui que je fait, il devrait vous donner une idée de la façon de truquer cela.
Étape 3: The Show
Pour utiliser l'émetteur, vous source vidéo dans le modulateur. Certains modulateurs tourner quand il détecte un signal vidéo, mais d'autres ont un commutateur. Quoi qu'il en soit, après que vous choisissez soit le canal 3 ou 4, attatch votre antenne, puis tournez votre téléviseur sur deux canaux 3 ou 4 et ajust votre contrôle de gain pour voir votre vidéo sur les ondes.
Voici l'émetteur en fonctionnement.
