Strong, Lumière, rapide-construction Chevalet (avec photos)
Ces chevalets sont extrêmement solides et faciles à faire. Après avoir examiné un certain nombre de plans en ligne Sawhorse j'ai été déçu par la façon dont étaient complexes la plupart des plans. Ceux-ci sont rapides et pas cher à construire. Ils peuvent transporter des centaines de livres et ne vacille pas.
OUTILS:
Banc de scie
Scie à onglets
Tous ces outils peuvent être utilisés pour entailler les 2x4:
Scie à main, scie alternative, un marteau et un ciseau, etc.
Matériaux (par deux tréteaux):
Un 8' 2X6
Quatre 8' 2x4 (trois 2x4 pleines et quelques morceaux de plus de 10 pouces vont faire)
Étape 1: Instructions (Part One-Makin' the Pieces)

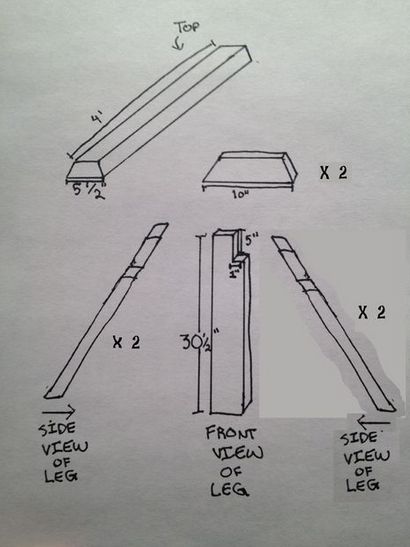

Créer les composants dans l'image. Utilisez un angle de 17 degrés sur la scie à onglets et de la scie circulaire à table pour toutes les coupes d'angle.
Pour créer la pièce supérieure (en haut à gauche de pic):
Définir votre table de la scie à un angle de 17 degrés et exécuter le 2X6 à travers pour faire un trapézoïde. La base du trapézoïde doit mesurer
5 1/2" . Coupez ce morceau en deux pour faire les deux sommets à vos chevalets.
Pour créer la pièce de support trapézoïdale (en haut à droite de pic):
Assurez-vous que votre boîte à onglets est réglé sur un angle de 17 degrés.
Coupez quatre morceaux en forme de trapèze de 2x4 de telle sorte qu'ils ont 10" base Il devrait y avoir quatre au total -. Deux pour chaque chevalets.
Pour créer les jambes (partie inférieure de l'image):
Assurez-vous que votre boîte à onglets est réglé sur un angle de 17 degrés.
1- Jambes coupées à la longueur
Coupez huit 30 1/2" de longs morceaux sur 2x4. Ceux-ci devraient être parallélogrammes dans le profil et formeront les 4 pieds de chaque chevalets.
Étape 2: Instructions (Partie Two-- visser ensemble)
Visser les pièces ensemble comme indiqué dans l'image à l'aide des vis longues, solides.
Pour l'amour d'Odin, ce projet m'a pris beaucoup trop de temps et m'a causé beaucoup de frustration. Je pense à 98% qui était dû à mon incapacité étonnante à suivre les instructions et 2% en raison de la conception. Après avoir fait 17 erreurs 34 façons différentes, je récupérai le projet en marquant le craps 2x4 pour bloquer les jambes de l'intérieur au lieu de faire le 1 « x5 » 17 crans degré sur chaque jambe (en utilisant 3-4 outils différents) que presque conduire à mon engagement à un sanatorium. C'est là que je pense que la conception est belle, mais inutilement trop compliquées. Le mod travail hache de guerre que je fait avec l'accolade 2x4 fonctionne en fait très bien. Les chevalets sont forts et stables. Je pense que la conception originale transforme ce qui est généralement un élément purement utilitaire dans les meubles frais. Il y a hipsters riches à Portland, Oregan qui paieraient 500 $ pièce pour ces derniers et les utiliser comme une table de salle à manger pour montrer qu'ils sont en bas avec le workingman.
En fin de compte, étant donné ce que je vais les utiliser pour, ils ne valent pas l'effort mental. La plupart du temps cela est dû à ma médiocrité, mais peut être un peu attribué à une conception de chevalets qui est un peu trop cool pour l'école.
Ils se sont très bien. Environ deux heures au total du temps de construction.
Un problème que nous avons été avec les jambes étant montées à l'extrémité du cheval, les vis diviser le bois de 2x6 = alors je propose les jambes dans environ quatre pouces.
Aussi un très robuste assis sur le sol et l'autre a balancé un peu. Je ne sais pas pourquoi ses jambes étaient un peu inégale.
Dans l'ensemble, je vous recommande vivement ce pour quelqu'un sur 5' 9" de hauteur. Je suis plus de 6' de hauteur et si les construire serait à nouveau ajouter 6" aux jambes.
